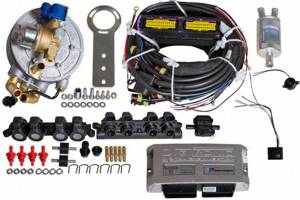

комплект омвл

В последнее время применение газа как основного источника для передвижения автомобиля стало популярным и экономически выгодным решением. Для этого не надо менять конструкцию машины, и газ не отражается на работоспособности двигателя. После установки газового оборудования появляется возможность нажатием клавиши выбрать вид топлива, на котором будет работать авто.

ГБО Диджитроник 4-го поколения на сегодняшний день остается одним из самых удобных видов оборудованием, которое применяется на инжекторных авто. Для эксплуатации используются ГБО пятого и шестого поколения, но газобаллонное оборудование 4-го поколения остается самым востребованным из всех, так как при подключении ГБО 4-го поколения экономно дозирует газ, который необходим для корректной работы двигателя.

Выбор ГБО

Можно купить все в одном комплекте либо по отдельности. Приобретение комплекта от известной торговой марки обеспечит надежность в эксплуатации всех элементов, так как они прошли сертификацию качества. Настройка такого комплекта значительно проще, но его цена будет намного дороже.

На приобретении элементов оборудования по отдельности реально сэкономить, но не следует забывать, что к выбору комплектующих нужно подходить ответственно, чтобы потом не разочароваться при эксплуатации.

Имея все необходимое, можно приступать к установке ГБО 4-го поколения. Конечно, неплохо поручить монтаж специалистам, отдав немалую сумму денег. Но лучше сделать это своими руками, при этом сэкономить и разобраться в работе оборудования.

Читайте также: КамАЗ-53212: технические характеристики

Особенности установки, эксплуатация

Так как отзывы о ГБО Диджитроник 4 поколения являются положительными, все больше и больше водителей задумывается об установке такого агрегата. Часто автовладельцев интересует вопрос – как правильно настроить ГБО 4 поколения Диджитроник. Сразу хочется отметить, что сделать это без соответствующего опыта и познаний невозможно.

Каждый владелец транспортного средства должен знать, что в целом газовое оборудование Диджитроник 4 поколения, отзывы о котором являются положительными, предназначено для автомобилей с различными характеристиками. Например, что касается блоков управления четвертого поколения, то, как правило, они рассчитаны на двигатели, где количество цилиндров составляет от четырех до восьми.

Вам будет интересно >> Газовое оборудование от brc

Таким образом, автомобилисты должны знать, что в действительности выбор блоков управления, предназначенных для оборудования данного типа, является широким, отвечает всем интересам автовладельцев, что немаловажно. Можно отыскать и варианты, к примеру, с ударозащитным корпусом, что, естественно, не может не пользоваться спросом.

Как правило, такие варианты идеально подходят исключительно для тех автовладельцев, которые постоянно создают для своего авто критические и сложные условия эксплуатация. Но важно учесть, что заниматься установкой и настройкой блока управления должны лишь специально обученные мастера.

Газовые баллоны, которые поставляются в комплекте агрегата, могут подразделяться на цилиндрические, тороидальные, баллоны, предназначенные для метана. Что касается второго варианта, то они идеально подходят для владельцев кроссоверов, внедорожников.

Читайте статью про 6 мифов о газобаллонном оборудовании.

Здесь важно учесть, что установить баллоны можно на место, которое предназначено для запасного колеса, оно, как известно, находится под днищем транспортного средства. Но, конечно же, возможна и установка в иные отсеки авто.

Можно смело заявить, что ГБО 4 поколения Диджитроник, отзывы о котором поражают, идеально подойдет всем тем, кто желает создать не только безопасную, но и комфортную езду, при этом экономя на топливе.

Читать статью  Как проверить мембрану газового редуктора

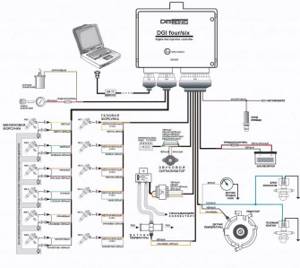

установка диджитроник

Установка баллона, магистралей и заправочного оборудования

Начинать установку ГБО следует с баллона. Если автомобиль имеет кузов седан, а багажник внушительных размеров, то лучше воспользоваться цилиндрическим баллоном с большей вместительностью. Крепить его нужно к задней части багажного отделения машины.

У хэтчбека багажники небольшого размера, поэтому лучше применять тороидальный баллон. Чтобы крепление баллона было надежным, необходимо использовать прорезиненные ленты. Для правильного закрепления баллона следует сделать замеры и обозначить точки для будущих отверстий. Также необходимо отметить места, в которых будет проходить магистраль высокого давления. Сделав разметку, следует в кузове просверлить отверстия в соответствующих местах и нанести антикоррозийную грунтовку.

При установке баллона нужно следить, чтобы специальный клапан размещался на верхней части баллона. После этого необходимо установить устройство для заправки. Его можно разместить в любом удобном месте, которое не слишком загрязняется при эксплуатации машины. Основное требование – это размещение магистрали от заправочного устройства к баллону в таком месте, которое недоступно для повреждений.

Магистраль изготовляется из латунных трубок. Для исключения повреждений следует размещать магистраль рядом с бензиновым трубопроводом.

Общие требования по безопасности

— Проводить ежедневную проверку уровня охлаждающей жидкости (тосола). — В случае обнаружения утечек или повреждения ГБО перекрыть магистральный вентиль мультиклапана на баллоне и приехать в сервисный центр. Запрещается подтягивать гайки и соединительные трубопроводы, находящиеся под давлением газа. — Запрещается заводить автомобиль на газу при вынутом подсосе, это сократит срок службы основной мембраны или будет причиной разрыва. — Запрещается оставлять полностью заправленный газом автомобиль на солнце, не израсходовав перед этим несколько литров. — Запрещается эксплуатировать ГБО при обнаружении внешних механических повреждений. — Запрещается продолжать движение автомобиля на газу при обнаружении запаха газа в салоне. — При монтаже и демонтаже любых узлов ГБО своими силами, а так же при консервации автомобиля на длительный срок (больше месяца), необходимо перекрыть заправочный и магистральный вентили на мультиклапане баллона.

Читайте также: Когда пора «переобувать» зимние шины

Удачной эксплуатации!

Установка редуктора

После окончания проведения магистралей под капот, их необходимо установить вдоль левой части авто. Установка редуктора разрешена только на несущей части машины, но ни в коем случае не на двигателе. Также к редуктору необходим хороший доступ. Далее следует подключить редуктор к системе охлаждения. Необходимо сделать врезку в патрубки, и после этого к редуктору подводится патрубок с вакуумом, который берется из впускного коллектора. В общую конструкцию монтируется фильтр, и к магистрали присоединяется редуктор.

Газовая рампа

Следующий шаг – врезка штуцеров для поступления газа внутрь впускного коллектора. В нем необходимо просверлить отверстия, чтобы не допустить попадания стружки внутрь. Лучше коллектор снять. Место под отверстия, через которые должна происходить подача газа, надо выбирать поближе к бензиновым форсункам. Их диаметр должен быть меньше, чем диаметр штуцера, так как далее предстоит нарезка резьбы.

Перед вкручиванием штуцера и резьбу необходимо смазать герметиком. Далее коллектор устанавливается обратно. Рампу устанавливаем в верхней части коллектора, чтобы она не мешала проводке и трубопроводам, которые прокладываются от рампы к штуцерам.

Далее следует проложить трубопровод от редуктора к рампе. В процессе в трубопровод нужно вмонтировать фильтр. Вернувшись к редуктору, необходимо подвести к нему трубопровод для подачи вакуума. Чтобы избежать утечки газа, все стыки трубопроводов обжимаются хомутами.

Блок управления ГБО 4-го поколения

Работа регулируется с помощью электронного блока управления, входящего в комплект ГБО 4 поколения.

Читать статью  Правильное подключение газового редуктора к системе охлаждения автомобиля

Вначале необходимо выбрать место установки блока. Во время эксплуатации к нему важен свободный доступ, и в то же время длину проводки надо сделать минимальной. Идущая от контролера проводка разделяется на несколько отрезков, которые будут выполнять определенные функции. Бортовую сеть следует отключить от клемм аккумулятора перед подключением. Далее нужно отделить провода, отвечающие за питание блока. Всего их должно быть 3: плюсовая клемма, масса и плюсовая клемма замка зажигания. После отделения их следует подключить.

Далее необходимо подключить проводку, отвечающую за функционирование форсунок. Ее следует подключать к проводке, ведущей к форсункам. Определив провода, которые будут подсоединены к каждой из форсунок, их необходимо подключить. Далее подключаем разъемы к бензиновым форсункам и соединяем разъемы газовых форсунок.

Пошаговый ремонт газовых форсунок ГБО своими руками

Чтобы отремонтировать форсунки ГБО 4 поколения тип Valtek или OMVL, для этого потребуется снять всю рейку в сборе:

  • перекрыть поступление газа на баллоне. Чтобы это сделать, нужно закрутить соответствующий кран мультиклапана;
  • завести двигатель на некоторое время, для выработки остатков топлива из системы;
  • отключить клеммы АКБ;
  • отсоединить шланги и электропитание;
  • открутив виброгасители, снять газовую рампу.

Разборка и промывка

Для того чтобы разобрать и промыть форсунку (рассмотрим на примере Вальтек type 30), нужно:

  1. ключом на 12 выкрутить калибровочные жиклёры/сопла снизу рампы;
  2. круглогубцами или отвёрткой снять стопорные кольца катушек;
  3. демонтировать катушки;
  4. вывинтить (ключ на 14) сердечники клапанов и вынуть из них поршеньки.

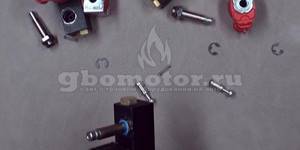

Как отрегулировать газовые форсунки на гбо 4

Далее нужно проверить на предмет износа: резиновые детали, сёдла клапанов и штоки с гильзами.

Важно! Если предполагается только чистка газовых форсунок, без замены деталей, собирать все элементы нужно обязательно на свои места не перепутав их. Также, в таком случае продлить жизнь форсункам поможет — если перевернуть просаженные запорные резинки на штоках.

Провести дефектовку деталей. Выявить продавленные резиновые кольца отбойники и уплотнители, также проверить на износ цилиндрики и якоря. На резинке клапана не должно быть больших углублений от седла. Седло тоже имеет свойство усадки со временем. Непригодные части отбраковать.

Затем почистить детали форсунок от грязевых отложений, сделать это удобно с помощью ветоши, ватных палочек. Применив очиститель карбюратора (карбоклинер), ацетон, бензин или другие подобные средства. Резиновые изделия (если принято решение не менять), нужно снять, мыть их агрессивными веществами нельзя. Резина может разбухнуть от таких составов. По этой же причине чистить/промывать форсунки (неразборные) такие, как Hana (Хана), Barracuda (Барракуда), Brc (БРС) не желательно, хватает эффекта от такой очистки ненадолго, если вообще они будут работать после этого.

Читайте также: Замена сайлентблоков на ваз 2112

Выбор и замена ремкомплекта

Ремкомплект газовых форсунок, как правило, комплектуется только резинотехническими изделиями (РТИ), шток и пружина, на один инжектор или всю рампу. Также можно купить полный состав деталей (штоки с корпусами сердечников и возвратными пружинами в сборе). Бывает всё по отдельности. В среднем цена стандартного ремкомплекта на одну рейку составит около 500 рублей.

Диагностирование и регулировка

После полной установки ГБО 4-го поколения можно приступать к таким мероприятиям, как диагностика и настройка. Понадобится адаптер, который будет подключаться к ноутбуку, и программное обеспечение, необходимое для настройки и диагностики.

Программу лучше приобрести от того же производителя, что и газобаллонное оборудование. Для соединения блок управления следует запитать, т. е. включить замок зажигания без запуска двигателя. Если нет соединения, возможно, на ноутбуке используется устаревшая версия программы или недостаточная плотность прилегания контактов питания.

Читать статью  Самостоятельная установка газобаллонного оборудования (ГБО) 4-го поколения на инжекторный автомобиль

При успешном соединении на мониторе появится вся информация по двигателю: полярность, тип форсунок, количество цилиндров, давление и температура в системе. В салоне автомобиля блок управления системой обязан отображать работу сигнальными лампочками. Зеленая укажет на работу двигателя на бензине (она светится постоянно), а красная должна мигать, указывая на возможность переключения на газ. При правильной настройке сигналы поступают на блок при определенных режимах работы.

Особенности установки и эксплуатации

Как и другие версии газораспределительного оборудования, ГБО ОМВЛ не рекомендуется для самостоятельного монтажа. На текущий момент 4 версия – самая популярная. Более современные (и дорогие) установки пока еще только осваиваются, а предыдущие поколения, вместе с постепенным уходом в прошлое карбюраторных моторов, становятся невостребованными.

Среди самых ходовых – наборы Saver и Dream. Подходят для всех без исключения моделей с инжекторным впрыском, отлично с ними стыкуются. Комплекты полностью готовы к монтажу, нужно только обратить внимание на соответствие автоматики двигателю (количество цилиндров) и распределителю-редуктору. Все соединительные кабели, датчики, штуцеры и прочие комплектующие подобраны производителем, их не придется искать самостоятельно.

Важно. Программное обеспечение Saver базируется на оригинальных бензиновых картах, поэтому гарантирована стабильная работа двигателя на голубом топливе – разница практически неощутима. Если это не так, возможно, неправильно выполнена настройка ГБО или неисправна электроника.

Читайте по ссылке, как использовать диагностический кабель для настройки ГБО.

Вам будет интересно >> Промышленная экспертиза газового оборудования

Еще один крупный плюс – программа доступна для скачивания на сайте OMVL в самой последней редакции. Dream в этом отношении еще совершеннее: в нем выполняется подбор оптимальных параметров впрыска, что позволяет добиться сохранения плавного хода даже при минимальном расходе топлива. Опять же, такую настройку ГБО ОМВЛ 4 поколения своими руками реализовать не удастся: необходима помощь специалистов из сервисного центра. К эксплуатации требование, пожалуй, одно: следить за чистотой газа. От этого зависит долговечность всей системы.

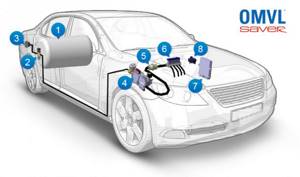

работа омвл

Автоматическая настройка оборудования

В этом случае необходимо нажать клавишу принудительной работы двигателя на бензине, вследствие чего красная лампочка должна погаснуть.

Чтобы выполнить настройку газового оборудования, следует прогреть двигатель на бензине. После того как произойдет запуск двигателя, можно сравнить показатели бортового компьютера с данными, показанными на экране ноутбука, тем самым проверить совместимость программы с блоком управления. При достижении в двигателе рабочей температуры приступаем к автокалибровке газового оборудования. Осуществляется это путем нажатия надписи «Автонастройка» на экране ноутбука. После включения автоматической калибровки электронный блок управления проверяет основные параметры двигателя. Если они соответствуют необходимым параметрам, происходит подключение одной из газовых форсунок.

При первичном подключении блок управления подает минимальное количество топлива, и это приводит к вибрации двигателя, так как блок управления еще не успел подстроиться. Дальше блок управления обрабатывает информацию, поступившую со штатного блока, и корректирует подачу газа, соответствующую кпд бензина. Если дозировка правильная, работа двигателя придет в норму. В дальнейшем при калибровке остальных форсунок можно определить, правильно ли подключено газовое оборудование.

При подключении второй форсунки к работе двигателя, вибрация не появится. Работы одной бензиновой и двух газовых форсунок вполне достаточно для нормального функционирования двигателя.

Если же вибрация сохранилась после того, как произведена настройка второй форсунки – это является сигналом о неправильной подаче газа. Такое нарушение может быть вызвано негерметичной посадкой штуцера или неодинаковой длиной патрубков, идущих от рампы к штуцеру. Установленное на ноутбук программное обеспечение точно укажет, в каком из цилиндров происходит нарушение работы. Необходимо найти и устранить проблему, после чего повторно запустить автокалибровку.
